Configuración Inicial (Genérica)

Los routers se entregan con una configuración genérica adaptada al direccionamiento de cada universidad.

La interfaz de Management entrega direcciones IPv4 por DHCP. Conectándose a la misma se puede acceder a la administración del equipo vía ssh o web. Esta interfaz se identifica como fxp0 y cuenta con la IP 191.168.1.1

De las 16 interfaces que tiene el router: 8 son RJ45 (el resto SFP), las tres primeras ge-0/0/0, ge-0/0/1 y ge-0/0/2 están configuradas en una misma VLAN con vlan-id 2 a la cual se encuentra asociada la interfaz irb2 configurada como WAN. El resto de las interfaces ge-0/0/3 en adelante, se encuentran configuradas en la VLAN con vlan-id 3 asociada a la interfaz irb3 configurada con la IP de LAN

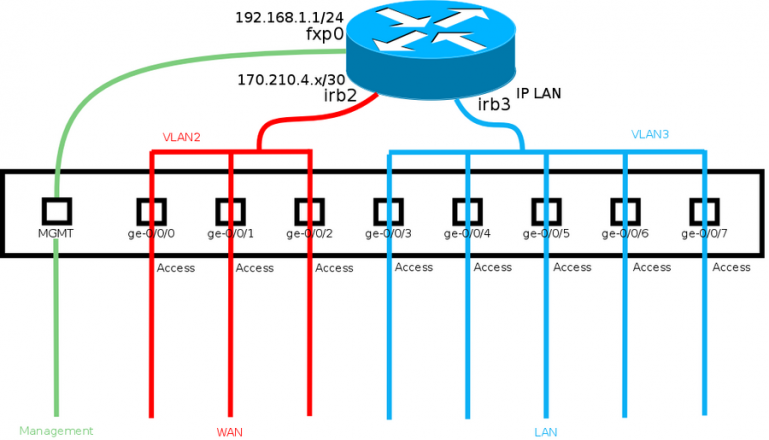

Conceptualmente esta configuración puede interpretarse de la siguiente forma:

La idea de esta configuración es poder contar con una interfaz de WAN con reserva de otro puerto que permita, de ser necesario, configurar un Link Aggregation y otro puerto extra para conectar por ejemplo un equipo de monitoreo o para pruebas de ancho de banda. Por el lado de la LAN, la disponibilidad de puertos extra permite conectar distintos equipos sin necesidad de contar con un switch.

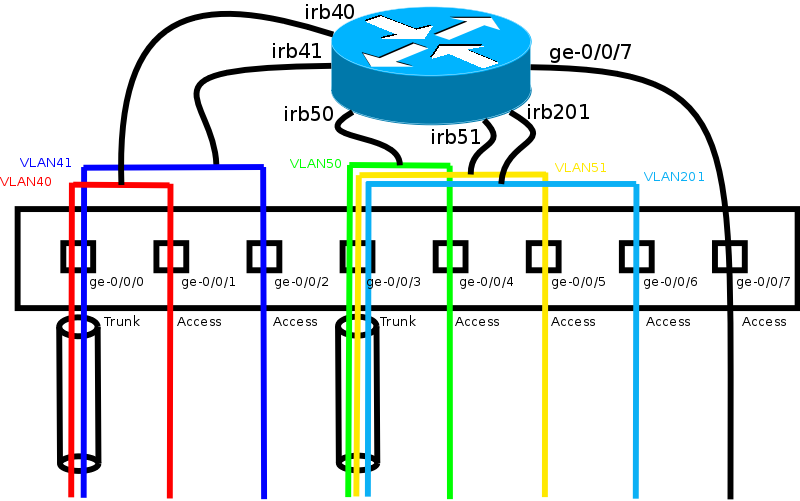

Esta configuración pretende ser una base y la misma será modificada de acuerdo a las necesidades y complejidades de cada sitio. Los puertos pueden ser configurados como:

   ge-0/0/3 {
       description "### Trunk LAN ###";
       unit 0 {
           family ethernet-switching {
               interface-mode trunk;
               vlan {
                   members [ vlan-LAN_60 vlan-LAN_88 vlan-LAN_702 ];
               }
           }
       }
   }

   ge-0/0/6 {
       unit 0 {
           description "LAN - VLAN XX - access";
           family inet {
               address 170.210.x.x/24;
           }
           family inet6 {
               address 2800:110:xx::1/64;
           }
   }
